Оперативний облік

зернових та олійних культур

Переваги системи

Розроблена компанією КОДА апаратно-програмна система «Форпост.Процес» призначена для вимірювання рівня та кількості зернових та олійних культур, що зберігаються у вертикальних металевих або бетонних резервуарах.
Система дозволяє вимірювати рівень в одній або декількох зонах резервуара з автоматичним обчисленням середнього значення. Інформація з кожного резервуара елеватора відображається у вигляді «Електронної силосної дошки» на екрані комп’ютера та зберігається в базі даних.



  • Цілодобовий незалежний контроль стану резервуарного парку

  • Багатозонне вимірювання рівня та кількості зернових в резервуарах

  • Об’єднання парків резервуарів до єдиної системи

  • Облік та контроль вагових дозаторів та витратомірів сипких продуктів або рідин

Безконтактне вимірювання рівня за допомогою сучасних радарних рівнемірів дозволяє безперервно отримувати інформацію про рівень та кількість продукту, зберігати динаміку зміни рівня, контролювати перевантаження силосу.

Можлівість дистанційного налагодження та діагностики системи дозволяють гарантувати безперебійну роботу системи. А функція налагодження всіх рівнемірів системи з сервера системи або по бездротовому інтерфейсу Bluetooth надають можливість обслуговування рівнемірів без проведення висотних робіт.

Вгору

Багатозонне вимірювання рівня зернових культур у резервуарах великих діаметрів

Облік рівня та кількості продукту в резервуарі, унеможливлення неавторизованого переміщення продукту та безпечне функціонування резервуару потребують наявності незалежної системи контролю за ним. Для забезпечення безперервного вимірювання рівня продукту, резервуари оснащуються безконтактними рівнемірами, які розроблені для стабільної роботи в резервуарах з наявністю великої кількості пилу.

Система КОДА Форпост.Процес дозволяє:



  • Забезпечити інформацією про поточну кількість продукту в резервуарі та її динаміку в декількох зонах з обчисленням середнього значення

  • Створити «Електронну силосна дошку», яка відображується на екранах комп’ютерів та зберігається в базі даних

  • Запобігати перевантаженню та нерівномірному завантаженню резервуара

  • Запобігати неавторизованому переміщенню продукта

  • Також протоколювати температуру в резервуарах та інші технологічні дані

Радарний рівнемір генерує конус випромінення, який відбивається від поверхні продукту навіть якщо ця поверхня нерівна або нахилена, що дозволяє отримати усереднене значення рівня з цієї поверхні. Якщо резервуар завжди заповнюється з утворенням правильного конуса залягання зерна, а вивантажується з утворенням правильної воронки, то в такому резервуарі достатньо вимірювати рівень тільки в одній точці на 1/6 діаметра резервуару, в якій рівень відповідає середньому значенню кількості по всій площині резервуару.

Сучасні, вироблені у Німеччині радарні рівнеміри VEGAPULS C21 та VEGAPULS C23 працюють на надвисокій частоті 80 ГГц, стабільно та точно вимірюють рівень продукту в силосах, незважаючи на наявність щільного пилу та внутрішніх конструкцій. Повністю герметичне виконання корпусу рівнемірів та невід'ємний кабель гарантують довгий строк експлуатації та відсутність необхідності періодичного обслуговування. Рівнеміри VEGA сертифіковані в Україні для роботи в потенційно вибухонебезпечних середовищах.

В процесі завантаження та вивантаження зернових, а також після можливого розрівнювання поверхні, профіль залягання продукту, зазвичай, стає складним, тому для отримання точного значення рівня потрібно вимірювання в декількох зонах резервуару з подальшим вирахуванням середнього значення.

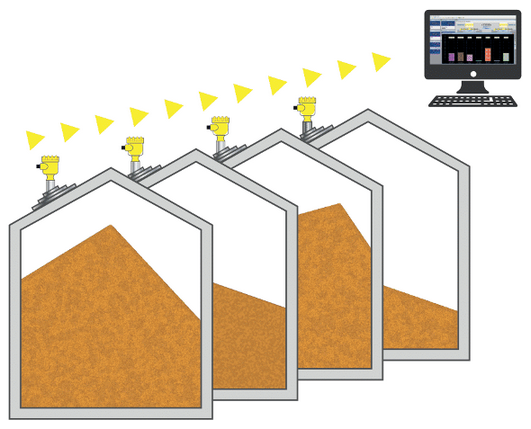

Для таких завдань компанією КОДА розроблена система багатозонного вимірювання рівня за допомогою декількох радарних рівнемірів VEGA, розташованих на даху резервуару та об’єднаних спеціальною системою збору та аналізу даних. Два, три або чотири рівнеміри розташовуються по площині залягання продкуту, та дозволяють оцінити кількість та профіль залягання зернових в об'ємі резервуару.

Вгору

Вимірювання рівня в резервуарних парках

Об’єднання всіх резервуарів до єдиної системи КОДА Форпост.Процес дозволяє створити комп’ютеризований пост контролю за всім резервуарним парком з наглядною індикацією на моніторі одного або декількох комп’ютерів, безперервним протоколюванням всіх процесів, сигналізацією виходу значень за граничні пороги, реєстрацією часу реакції персоналу.

Передача даних від рівнемірів та їх електричне живлення здійснюється по цифровій чотирипровідний лінії Modbus, до дозволяє з’єднати до 246 рівнемірів по єдиній лінії довжиною до 1000 м. Цифрова передача даних запобігає впливу електричних перешкод. Рівнеміри та приймачі сигналів захищені від електричних перевантажень по сигнальній лінії.

Локальне налагодження та діагностика рівнемірів VEGA можливі за допомогою вбудованого радіо інтерфейсу Bluetooth та безкоштовного програмного забезпечення VEGA Tools для операційних систем Android та iOS.

Для об’єднання до єдиної вимірювальної системи рівнемірів  та інших вимірювальних приладів, наприклад датчиків температури або тиску, встановлених на декількох резервуарах у парку ємностей, використовується спеціалізована апаратно-програмна система КОДА Форпост.Процес.

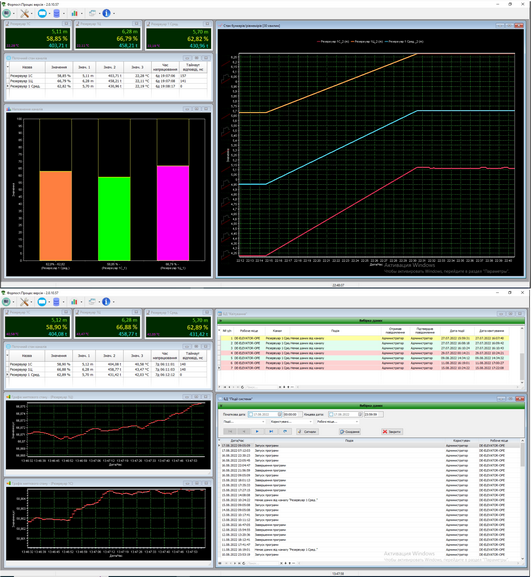

Незалежний сервер системи автоматично збирає вимірювані дані, відображає їх та зберігає у захищеній базі даних. Гнучкий інтерфейс відображення поточних даних та архіву у вигляді таблиць, графіків та звітів дозволяє створити зручне робоче місце для операторів системи. При необхідності, інформація може бути передана на інші системи обробки даних Замовника.

Для забезпечення повного контролю за резервуарним парком також можливе оснащення люків резервуарів датчиками відкривання, а приводи конвеєрів та норій – датчиками увімкнення.

Система КОДА Форпост.Процес також може контролювати різноманітні витратоміри та бункерні ваги, рівнеміри для рідин, аналізатори фізико-хімічних величин.

Впровадження такого продукту дозволяє організувати повний контроль і безпеку процесів зберігання та переміщення товарів на підприємстві.
